Авторы:
Сущенко Руслан Алексеевич,
Мудров Виктор Андреевич,
Жилин Иван Валерьевич,
Шилин Дмитрий Сергеевич

Реферат:

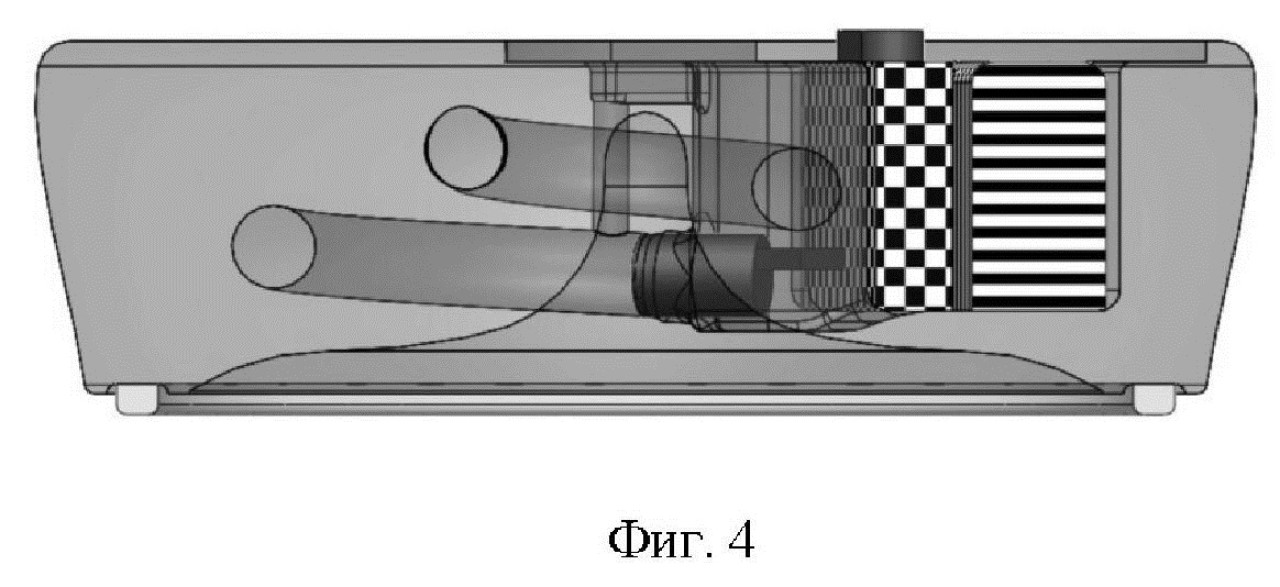

Полезная модель относится к области медицины, а именно к хирургии и гастроэнтерологии, и может быть использована для регистрации перистальтических шумов кишечника. Устройство представляет собой акустическую воронку, звукопроводящий канал которой располагается внутри корпуса цилиндрической формы, фиксирующееся на передней брюшной стенке пациента с помощью адгезии. Звукопроводящий канал акустической воронки длиной 98 мм располагается внутри корпуса устройства и имеет двухвитковый спиральный ход для уменьшения габаритов устройства. Устройство обеспечивает возможность регистрации перистальтических шумов кишечника с помощью микрофона, установленного внутри корпуса прибора в проксимальной части звукопроводящего канала воронки. Устройство позволяет регистрировать звуковые волны в диапазоне частот от 16 до 22000 Гц, а также передавать данные на смартфон или планшет с помощью трансивера посредством Wi-Fi-сигнала. В дистальной части акустическая воронка имеет диаметр 44 мм, снабжена адгезивным кольцом, предназначенным для фиксации устройства к передней брюшной стенке и герметизации акустической воронки. В корпус устройства интегрирован микрофон, трансивер и литий-полимерный аккумулятор емкостью 20 mAh. Для активации устройства и зарядки аккумулятора на внешней поверхности устройства предусмотрены кнопка включения/выключения и USB-выход. Корпус устройства и кнопка включения/выключения изготовлены по аддитивной технологии методом стереолитографии. Микрофон, трансивер с USB-выходом и литий-полимерный аккумулятор изготовлены в заводских условиях и интегрированы внутрь корпуса устройства.
